在日益網絡化的時代應用程序，例如物聯網領域，以及汽車行業的變化，更多越來越多的應用程序和用戶要求音叉的擴展溫度范圍晶體。而-40°C至+85°C是如今，對105°C甚至125°C的要求不再罕見。盡管這些溫度通常對石英晶體的純功能，特別注意對于帶有手表的設計是必需的石英晶體或音叉晶體。汽車例如，應用程序要求非常高精度，在擴展的溫度范圍內事實證明，這對調諧制造商來說是一個挑戰叉狀晶體。可以看出對于AT切割的晶體（最常見的石英切割）來說，溫度還不是一個問題，它可以很快導致音叉晶體的偏差。音叉石英的熱特性經常被忽視或考慮不足在設計過程中，導致應用程序出現故障和用戶不滿。然后，石英被錯誤地歸因于質量，盡管它完全符合數據表中給出的規格。

圖1:AT切割晶體和音叉晶體的比較（主曲線級數）

溫度響應（頻率偏差相對于溫度）是由以下公式描述：
偏差[ppm]=-PC[ppm/°C2]·（T-0）2±10%。在坐標系，這對應于頂點位于T0=25°C±5°C的向下拋物線（參考溫度），如圖2所示。這個系數PC（拋物線系數），此處為示例-0.035，在數據表中提供，代表測量拋物線的“陡度”。它是
溫度的最重要參數時鐘SMD無源晶體的行為。此參數也是受公差限制，例如±10%。

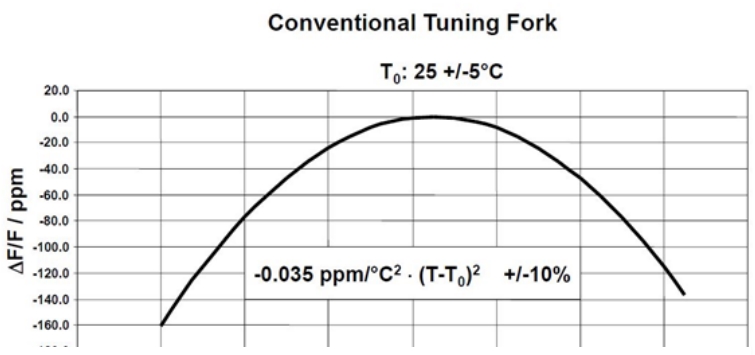

圖2：音叉石英的溫度響應（隨溫度的頻率偏差）為由公式描述偏差[ppm]=–PC[ppm/°C2]·（T-0）
2.，是一條打開的拋物線向下，頂點位于T0=+25°C±5°C（參考溫度）。GEYER寬溫音叉晶體介紹

為了確定低負載電容晶體的優點，比較了12.5pF和7pF的兩種時鐘晶體。A 74HCU04并且發現如表1所示的低負載電容晶體的優點。
然而，有一個缺點不應被掩蓋：由于負載電容低，具有7pF晶體的振蕩器電路對電路的部件公差更敏感。

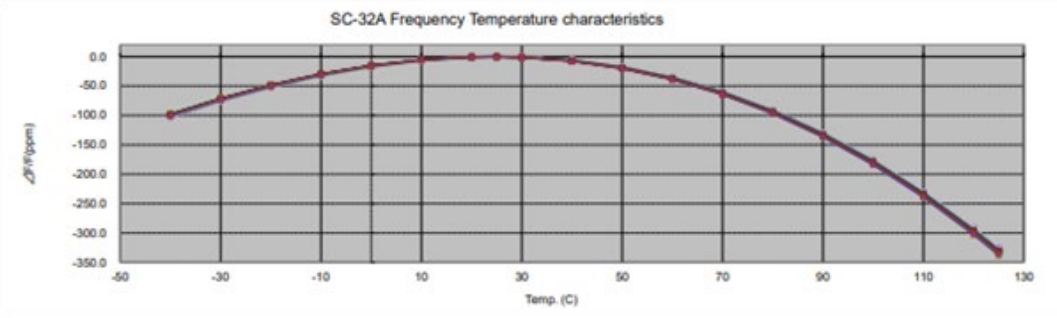

圖3顯示了溫度被測音叉的曲線晶體，PC=（0.3±10%）ppm/°C2，其中描述行為變得更加清晰而不是理論曲線。

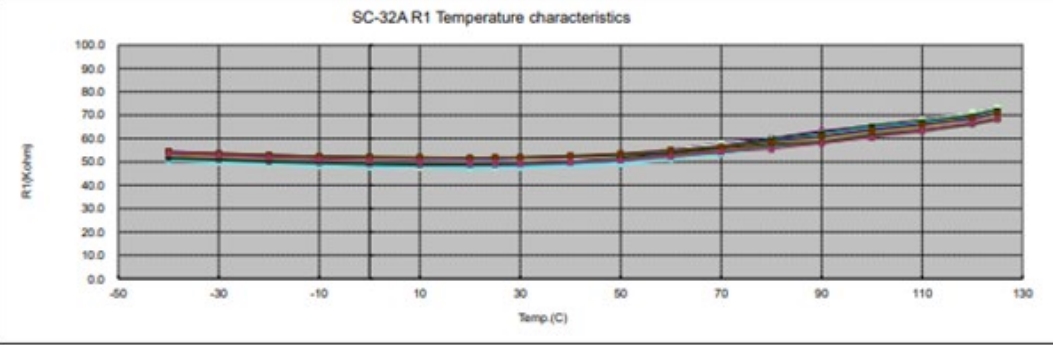

從圖4中可以看出諧振電阻隨增加而略有增加溫度，這使得對音叉的要求擴展時具有低ESR的晶體溫度范圍非常具有挑戰性的.

為了確定低負載電容晶體的優點，比較了12.5pF和7pF的兩種時鐘晶體。A 74HCU04并且發現如表1所示的低負載電容晶體的優點。
然而，有一個缺點不應被掩蓋：由于負載電容低，具有7pF晶體的振蕩器電路對電路的部件公差更敏感。
在短時間內暴露于最大和最頻繁溫度波動的應用可在汽車行業。相應的部件專門制造有多個接觸點（連接點）和AEC-Q200認證，使其能夠承受振動和沖擊條件。Geyer Electronic很快就解決了汽車行業的需求，多年來一直為該市場提供手表水晶。
此外，該行業的趨勢越來越趨向于更小的手表水晶包裝，這對石英性能（驅動電平）和諧振電阻。
雖然較小的封裝尺寸意味著較小的SMD晶體功率（驅動電平）和較高的諧振電阻，但溫度行為在小型化的過程中不會改變。對于制造商和用戶來說，這仍然是一個技術要求很高的挑戰，因為有些應用程序要求的恰恰相反。帶內置散熱器、太陽能逆變器和類似產品組的恒溫器還需要具有較低負載電阻的較小音叉晶體。
對于更高的溫度穩定性要求，Geyer Electronic提供溫度補償?shù)?2kHz振蕩器作為替代，例如在KXO-V32T（3.2mm×1.5mm）或KXO-V93T（1.6mm×1.2mm）設計的工業溫度范圍內為20或10ppm。

使用KXO-V32T示例的典型值

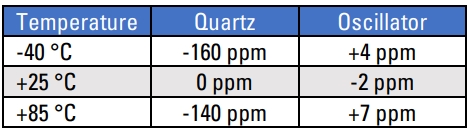

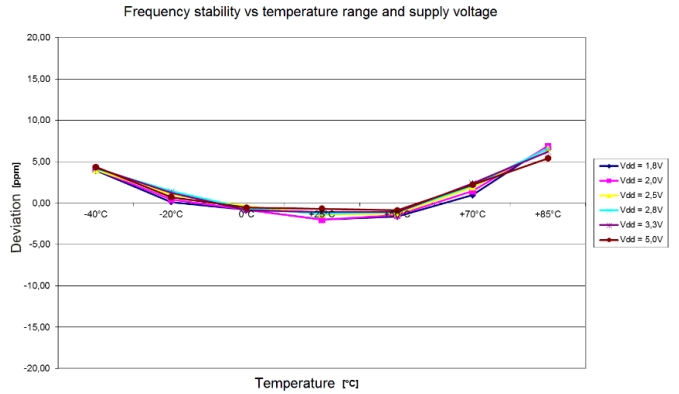

從表2（這里例如KXO-V32T）可以看出電流消耗為只有1µA的頻率偏差比溫度和工作電壓范圍比時鐘水晶，因此可能是一些人的更好選擇應用程序。
在過去的幾年里，半導體行業一直受到各種特殊挑戰，而且進展緩慢復蘇中，世界并沒有停滯不前——消費品行業、物聯網和數據世界的快速發展汽車行業的所有人也提高了手表水晶的技術和物流要求。GEYER電子很早就將這些新要求引入了晶體的生產中。
