龍湖電子本文將介紹了一種鎖相環引導技術,以提高振蕩器的性能.該補償方案可用于糾正老化,升溫特性,溫度穩定性,短期穩定性和振動誘發相位噪聲.與其他多晶或多振蕩器方案不同,這種方法不需要不尋常的機械配置或特殊的傳感器,振蕩器鎖相消除低頻雜散的"拍注".

一般概念

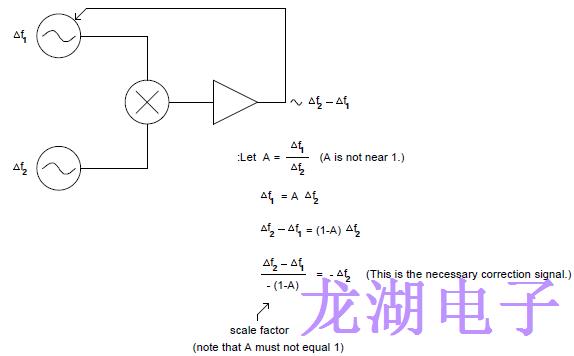

圖1描述了一個普通的鎖相環和一個可能的引導鎖相環實現.鎖相環的校正電壓與振蕩器解鎖時出現的頻率差成正比(假設線性調諧).如果頻率差是線性和可重復的外部誘導效應或線性時間相關效應,則此校正電壓可用于生成補償信號.適當?shù)谋壤a償適用于相同極性的電調諧的兩個有源晶振振蕩器引導他們的頻率相同的量.通過引導兩個振蕩器,鎖相環保持不變,并刪除線性擾動.非線性頻率擾動也可以補償,但補償信號需要非線性處理,而不是簡單的Caling.該技術要求這兩種振蕩器對外界影響有顯著不同的靈敏度,但在實踐中,通常更容易找到具有不同老化速率的石英水晶振動子,加速靈敏度,或頻率跳比找到匹配的晶體.

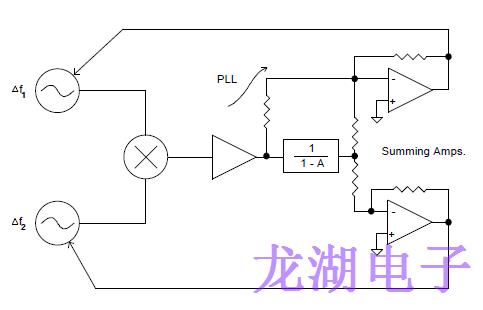

圖1:引導鎖相環降低了振蕩器的不穩定性.

老化校正

一個簡單的老化校正系統作為該技術的一個例子.假設兩個鎖相振蕩器每年有2PPM和5PPM的可預測老化率,并假設其電調諧的調諧靈敏度為每伏1PPM.當兩個振蕩器鎖相時,調諧電壓將以每年3伏的速度變化(每年3PPM差).如果鎖相環中的2PPM石英晶體振蕩器是主電路,則按-2/3縮放調諧電壓將提供消除基準老化所需的校正電壓(3×2/3=2)每一年伏特).如果其他振蕩器是參考,那么比例因子將被選擇為-5/3.負極性是通過在圖1中的求和放大器實現的.Ithout干擾鎖相環.經過一年的運行,2PPM振蕩器的調諧電壓將下降2伏,5PPM振蕩器的電壓將下降32=5伏.顯然,這種技術需要可預測的和穩定的老化率,因此在這個應用程序的有用性有限.

振動補償

一個更合適的應用是振動誘發相位噪聲的校正.Quarts石英諧振器對加速度表現出方向相關的敏感性,從而在振動的存在下引起相位噪聲.早期的補償計劃試圖模型的靈敏度,雖然這種材料被認為是原創的,但這里提出的概念的原創性是未知的,現有的專利可能涵蓋了所提交材料的某些部分.

石英晶振的加速度靈敏度矢量與加速度計的共振,但這些系統可以相當涉及.另一種技術安裝的晶體表現出類似的靈敏度與加速度矢量指向相反的方向.在一個特殊的振蕩器電路中,對振動的靈敏度大大降低,但晶體的安裝和匹配都是困難的.圖1所示的引導技術需要晶體不同加速靈敏度,一個很容易滿足的要求.此外,晶體簡單地安裝并排的加速度矢量指向相同的方向.如果靈敏度不同,一個快速鎖相環的調諧電壓將根據這種差異和振動水平的比例變化.通過縮放此電壓并將其應用于兩個振蕩器,降低了振動靈敏度.

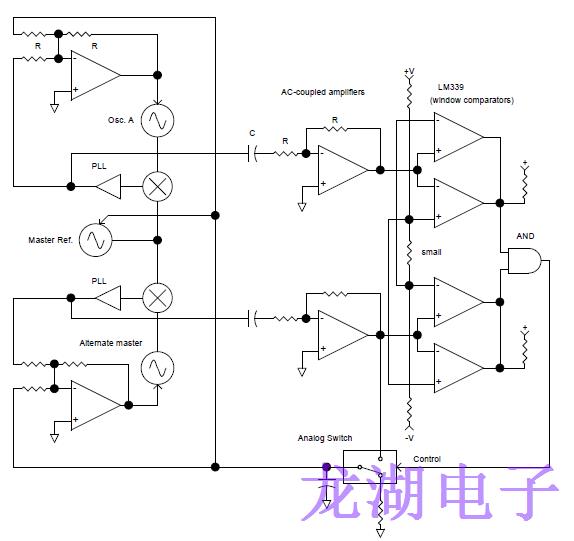

圖2:引導參考振蕩器緩慢移動到一個新的頻率,而不是跳躍.

頻率跳數

引導鎖相環的另一個應用程序是三個振蕩器的結合,以減緩偶爾的頻率步驟表現出的許多精密貼片晶振.幾部分前十億的突然步驟可以破壞某些定時接收器.以前的方案將三個自由運行的振蕩器與在投票安排中的頻率鑒別器相結合,以確定哪些振蕩器是最接近的協議.忽略顯示頻率偏差最大的振蕩器,另外兩個振蕩器中的一個用于輸出.在提出的引導鎖相環方案中,三個振蕩器被鎖相,并監測調諧電壓,以確定哪個振蕩器已經采取了頻率步長(圖2).一個振蕩器是任意選擇作為主,另一個選擇作為備用主.在操作中,t他通過兩個PLLs控制輸出頻率.如果主采取頻率步,那么兩個PLLs將顯示觸發比較器和柵極的電壓步.柵極輸出切換模擬開關連接備用主鎖相環的輸出到引導輸入取消由主誘導的步驟.調諧電壓是交流耦合到比較器,使系統只響應突然的步驟,并在一段時間后恢復到名義狀態.由于引導電壓應用于兩個振蕩器,PLLs不會受到干擾.如果其他兩個振蕩器中的任何一個采取頻率步,和門不切換和主保持控制.凈結果是平滑主有源晶振振蕩器的頻率步驟,將它們轉換為頻率漂移足夠慢
