IDT晶振的許多產品旨在為目標市場中的半導體合作伙伴提供獨特的補充,所有IDT產品旨在幫助客戶和合作伙伴實現設計成功.此系列傳單代表IDT參考設計解決方案,與各種合作伙伴以及IDT業界領先的互補芯片一起,適用于您在以下所示應用領域的設計.該公司成立于1980年,迄今為止提供了大量的優秀的石英晶振,石英晶體振蕩器,差分晶振等頻率元件供市場使用,該篇文章龍湖電子將介紹關于IDT時鐘振蕩器解決方案的基于.

IDT時鐘解決方案

IDT晶振通用頻率轉換器系列時鐘設備具有Xilinx7系列基準時鐘應用所需的性能.圖1詳細顯示了IDT世界終極格斗大賽時鐘器件產生的156.25MHz輸出時鐘的典型相位噪聲圖.如圖2所示,相位噪聲圖輕松低于AR#44549中定義的相位噪聲屏蔽.

SMPTE和Xilinx7系列FPGAIDT3的IDT時鐘

圖1:示例8T49N241合成用例

在這種使用情況下,8T49N241被用作高性能四輸出合成器.圖3a是針對同一用例配置的相應時序控制器圖形用戶界面的屏幕截圖.分?jǐn)?shù)反饋鎖相環與整數和分?jǐn)?shù)輸出分頻器的組合使8T49N241能夠產生所有這些輸出頻率,且合成誤差為0ppb.10GE和SMPTE424時鐘的測量相位噪聲性能滿足7系列要求.

圖1a:相應的8T49N241時序控制器圖形用戶界面配置

8T49N287通用鎖使用案例

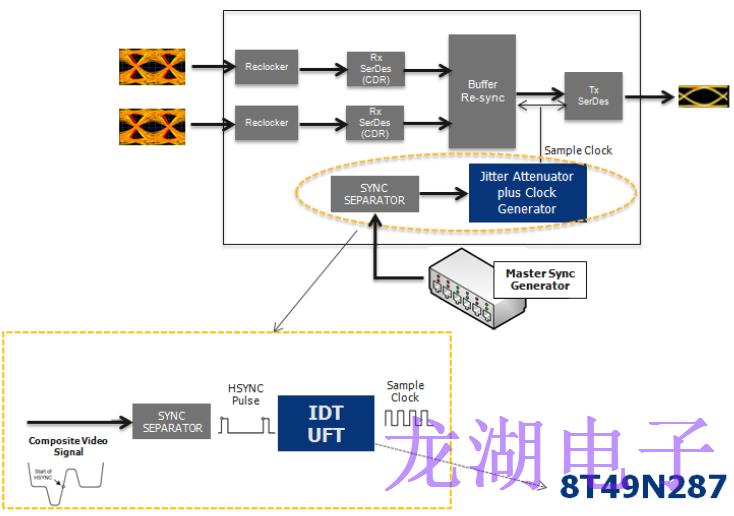

世界終極格斗大賽系列還可以用作傳統SMPTEGenlock應用所需的高性能輸入時鐘抖動衰減器和頻率轉換器.圖2詳細描述了8T49N287的一個這樣的用例.

圖2:示例8T49N287通用鎖用例

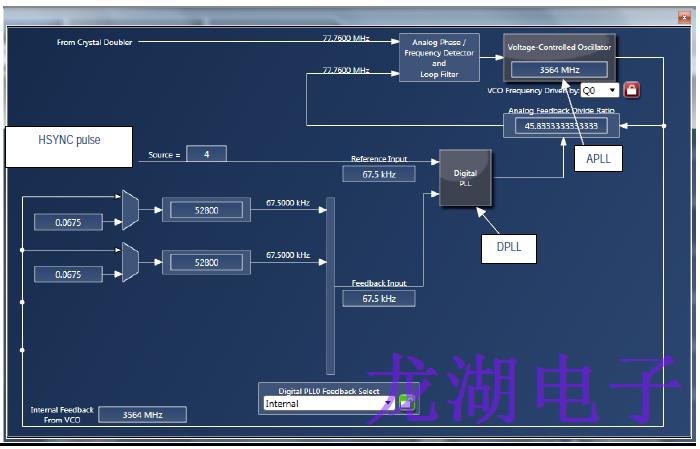

圖2a詳細說明了世界終極格斗大賽的雙鎖相環架構.在這種使用情況下,8T49N287器件接受來自同步分離器的HSYNC脈沖,然后使用內部數字鎖相環將基準電壓源與基于壓控晶體振蕩器的APLL的定標輸出進行比較,壓控振蕩器也位于器件內部.然后,DPLL的輸出用于控制APLL的分?jǐn)?shù)反饋分頻器.最終結果是,APLL的高性能輸出與HSYNC基準電壓源邊沿對齊,消除了HSYNC基準電壓源的任何輸入抖動.請注意,四個輸出8T49N241也具有相同的功能.

圖2a:世界終極格斗大賽雙鎖相環結構的抖動衰減和頻率轉換

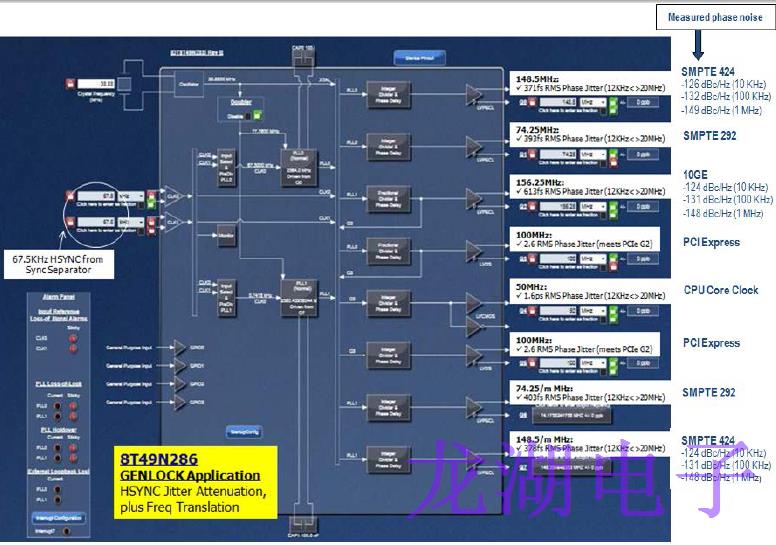

圖2b是為同一用例配置的相應定時命令圖形用戶界面的屏幕截圖.再一次,分?jǐn)?shù)反饋PLl與整數和分?jǐn)?shù)輸出分頻器的組合允許8T49N287使用其8個輸出產生所有這些具有0ppb加法合成誤差的頻率.10GE和SMPTE424時鐘振蕩器的測量相位噪聲性能滿足7系列要求.

圖2b:相應的8T49N287時序控制器圖形用戶界面配置

結論

世界終極格斗大賽IDT系列設備可以產生當今符合SMPTE標準的多速率廣播視頻設備所需的多個非整數相關時鐘頻率.此外,在世界終極格斗大賽實施的高性能APLL設計滿足Xilinx7系列GTX/GTH/GTP收發器嚴格的相位噪聲要求.此外,世界終極格斗大賽只能在簡單的合成用例中使用,或者作為傳統同步鎖定應用通常需要的低抖動晶振衰減器加頻率轉換器
