頻率：3 MHz to 100.000 MHz

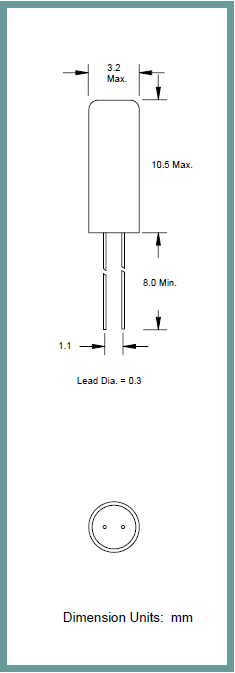

尺寸：3*9mm
ILSI晶振,圓柱晶振,39晶振,引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,圓柱石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
ILSI America成立于1987年，總部位于加州科斯塔梅薩。當時的商業模式很簡單，成為石英晶體和恒溫晶體振蕩器的供應商，以支持北美頻率控制市場。在隨后的29年中，隨著全球頻率控制產品市場需求呈指數級增長和全球化，ILSI通過有機增長和收購應對不斷變化的市場和客戶群。39晶振,3*9mm圓柱晶振,金屬殼插件晶振
石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有 AT 切、BT 切.其它切型還有 CT、DT、GT、NT 等.
|
ILSI晶振 |
單位 |
39晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
3 MHz to 100.000 MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-40° C to +85° C |
裸存 |
|
工作溫度 |
T_use |
0° C to +70° C |
標準溫度 |
|
激勵功率 |
DL |
1 mW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±30 ppm |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±50 ppm |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
18 pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.39晶振,3*9mm圓柱晶振,金屬殼插件晶振
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.ILSI晶振,圓柱晶振,39晶振
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.
ILSI晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境,安衛手冊’,以界定本公司環境,安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境,安衛管理系統與各書面、辦法書之對應關系,包含在環境,安衛管理系統內之流程順序及交互作用的描述.本公司環境,安衛管理系統之適用范圍包含公司所有的活動、3x9插件晶體產品及服務. ILSI晶振,圓柱晶振,39晶振
公司圓柱插件晶振產出事業廢棄物先實施分類、暫存管理,依法委托合格業者清除、處理并上網申報.事業廢棄物清理以回收、再利用之處理方式優先考量,無法回收再利用者以焚燒、掩埋方式處理.可回收再利用廢棄物比例自2008年32%提升到2011年8月止53%,有效降低環境負荷.39晶振,3*9mm圓柱晶振,金屬殼插件晶振
針對公司制程所需使用危險物及有害物,評估使用低毒性物質(自2006年起已完全停用環保列管毒性化學物質);化學原物料依照危害特性分類存放,貯存設施符合法規要求;危害物質標示符合法規及GHS要求,作業場所備有物質安全資料表(MSDS);引腳焊接晶振作業環境加強抽風換氣依法實施作業環境測定;操作人員定期實施危害物訓練,作業時確實穿著防護具并配置緊急處置器材.
