頻率：32.768KHZ

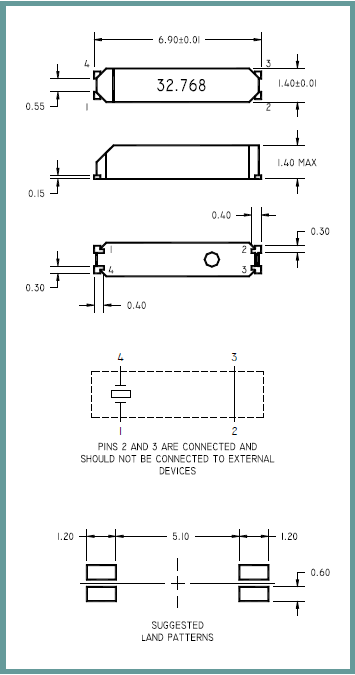

尺寸：7.0*1.5mm
ILSI晶振,貼片晶振,IL3R晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
1995年，ILSI北京中國辦事處開業。1998年，ILSI美國公司搬遷到它現在的位置，這是一個位于內華達州里諾的10,000平方英尺的世界總部。1999年，ILSI香港中海SMD晶振事業物流中心開業。2007年ILSI韓國辦事處的開業完成了我們在美國和亞洲提供真正實體店的目標，這些實體由直接員工提供，以支持我們在北美，墨西哥，亞洲和歐洲快速增長的客戶群。
石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體諧振器——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.IL3R晶振,7015封裝諧振器,陶瓷殼32.768音叉表晶
|
ILSI晶振 |
單位 |
IL3R晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40° C to +85° C |
裸存 |
|
工作溫度 |
T_use |
-40° C to +85° C |
標準溫度 |
|
激勵功率 |
DL |
1 uW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±20 ppm |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
-0.034 ppm / ? C 2 Typica |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
6.0 pF, 9.0 pF or 12.5 pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
輸出負載
建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20 mm范圍之間).ILSI晶振,貼片晶振,IL3R晶振
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.IL3R晶振,7015封裝諧振器,陶瓷殼32.768音叉表晶
ILSI晶體科技本于‘善盡企業責任、降低4腳焊接K機諧振器對環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,產品同時也能達到國際環保、安全衛生標準.
針對公司制程所需使用危險物及有害物,評估使用低毒性物質(自2006年起已完全停用環保列管毒性化學物質);化學原物料依照危害特性分類存放,貯存設施符合法規要求;危害物質標示符合法規及GHS要求,7015石英晶體諧振器作業場所備有物質安全資料表(MSDS);作業環境加強抽風換氣依法實施作業環境測定;操作人員定期實施危害物訓練,作業時確實穿著防護具并配置緊急處置器材.ILSI晶振,貼片晶振,IL3R晶振
為落實安全管理,降低職災發生風險,制定“勞工安全衛生管理規章”、“勞工安全衛生管理計劃”,依規章內容實施全廠自動檢查、辦理勞工安全衛生教育訓練、進行全廠安全衛生巡檢.每年進行環境考量面與危害鑒別、風險評估作業,研擬降低風險危害對策,若發生危險事件或災害事故,則展開矯正預防措施進行檢討、改善,達到確保員32.768K陶瓷殼晶體工作業安全,以達降低風險為目標,創造零災害、零事故之安全職廠.IL3R晶振,7015封裝諧振器,陶瓷殼32.768音叉表晶
