頻率：26MHZ
尺寸：2.5*2.0mm
1XSF026000AH6,KDS振蕩器,DSO221SH車載多媒體晶振,6G藍牙模塊晶振，尺寸為2520mm,頻率26MHZ，輸出邏輯CMOS，2520mm有源晶振，大真空有源晶振，進口有源晶振，低電壓振蕩器，低相噪聲有源晶振，石英晶體振蕩器，有源貼片晶振，SPXO有源晶振，高品質有源晶振，音頻設備晶振，車載多媒體裝置專用晶振，娛樂設備晶振，藍牙模塊有源晶振，網絡設備晶振.
有源晶體振蕩器產品主要應用范圍：WiLAN, WiMAX，藍牙，DVC, HDTV，藍光，PC，娛樂設備，音頻設備，以及車載多媒體裝置等領域。1XSF026000AH6,KDS振蕩器,DSO221SH車載多媒體晶振,6G藍牙模塊晶振.
1XSF026000AH6,KDS振蕩器,DSO221SH車載多媒體晶振,6G藍牙模塊晶振，尺寸為2520mm,頻率26MHZ，輸出邏輯CMOS，2520mm有源晶振，大真空有源晶振，進口有源晶振，低電壓振蕩器，低相噪聲有源晶振，石英晶體振蕩器，有源貼片晶振，SPXO有源晶振，高品質有源晶振，音頻設備晶振，車載多媒體裝置專用晶振，娛樂設備晶振，藍牙模塊有源晶振，網絡設備晶振.
有源晶體振蕩器產品主要應用范圍：WiLAN, WiMAX，藍牙，DVC, HDTV，藍光，PC，娛樂設備，音頻設備，以及車載多媒體裝置等領域。1XSF026000AH6,KDS振蕩器,DSO221SH車載多媒體晶振,6G藍牙模塊晶振.

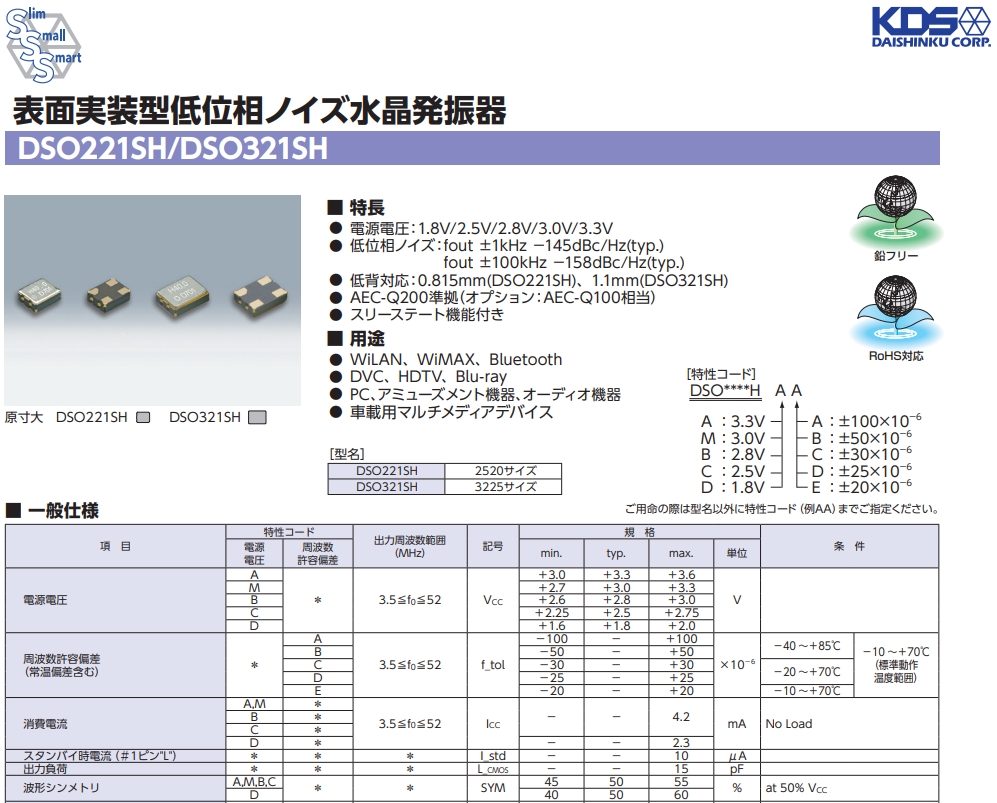

1XSF026000AH6,KDS振蕩器,DSO221SH車載多媒體晶振,6G藍牙模塊晶振 參數表
| 項目 | 特性コード |
出力周波數 範囲（MHz） |
記號 | 規格 | 條件 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
電源 電圧 |
周波數 許容偏差 |
min. | typ. | max. | 単位 | |||||
| 電源電圧 | A | ＊ | 3.5≦fo≦52 | VCC | +3.0 | +3.3 | +3.6 | V | ||
| M | +2.7 | +3.0 | +3.3 | |||||||
| B | +2.6 | +2.8 | +3.0 | |||||||
| C | +2.25 | +2.5 | +2.75 | |||||||
| D | +1.6 | +1.8 | +2.0 | |||||||
|
周波數許容偏差 （常溫偏差含む） |
＊ | A | 3.5≦fo≦52 | f_tol | -100 | - | +100 | ×10-6 | -40?+85℃ |
-10?+70℃ （標準動作溫度範囲） |
| B | -50 | - | +50 | |||||||
| C | -30 | - | +30 | -20?+70℃ | ||||||
| D | -25 | - | +25 | |||||||
| E | -20 | - | +20 | -10?+70℃ | ||||||
| 消費電流 | A,M | ＊ | 3.5≦fo≦52 | ICC | - | - | 4.2 | mA | No Load | |
| B | ＊ | |||||||||
| C | ＊ | |||||||||
| D | ＊ | - | - | 2.3 | ||||||
| スタンバイ時電流（＃1ピン"L"） | ＊ | ＊ | ＊ | I_std | - | - | 10 | μA | ||
| 出力負荷 | ＊ | ＊ | ＊ | L_CMOS | - | - | 15 | pF | ||
| 波形シンメトリ | A,M,B,C | ＊ | ＊ | SYM | 45 | 50 | 55 | % | at 50% VCC | |
| D | 40 | 50 | 60 | |||||||
| 0レベル電圧 | ＊ | ＊ | ＊ | VOL | - | - | VCC×0.1 | V | ||
| 1レベル電圧 | ＊ | ＊ | ＊ | VOH | VCC×0.9 | - | - | V | ||
| 立上り時間 | A,M,B | ＊ | ＊ | tr, tf | - | - | 4.0 | ns | 10?90％ VCC Level | |
| 立下り時間 | C,D | - | - | 6.5 | ||||||
| OE端子0レベル入力電圧 | ＊ | ＊ | ＊ | VIL | - | - | VCC×0.2 | V | ||
| OE端子1レベル入力電圧 | ＊ | ＊ | ＊ | VIH | VCC×0.8 | - | - | |||
| 出力ディスエーブル時間 | ＊ | ＊ | ＊ | tPLZ | - | - | 150 | ns | ||
| 出力イネーブル時間 | ＊ | ＊ | ＊ | tPZL | - | - | 5 | ms | ||
| 位相ノイズ | ＊ | ＊ | ＊ | - | - | -140 | - | dBc/Hz | Offset 1kHz | |
| - | -153 | - | Offset 100kHz | |||||||
| ピリオド ジッタ（1） | ＊ | ＊ | ＊ | tRMS | - | 2.4 | - | ps | σ | |
| tp-p | - | 23 | - | Peak to peak | ||||||
| トータル ジッタ（1） | ＊ | ＊ | ＊ | tTL | - | 34 | - | ps | tDJ+n×tRJ n=14.1(BER=1×10-12) (2) | |
| 位相ジッタ | ＊ | ＊ | 40≦fo≦52 | tpj | - | - | 1 | ps | fo offset:12kHz?20MHz | |
| 10≦fo<40 | fo offset:12kHz?5MHz | |||||||||
| 梱包単位（3） | 2000pcs./reel（φ180） | |||||||||

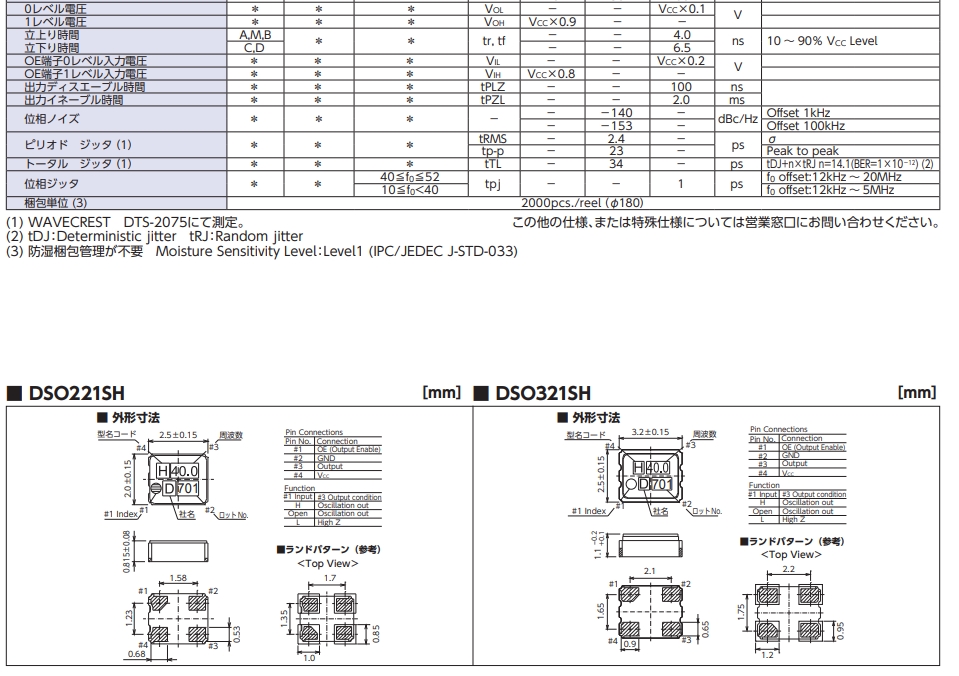

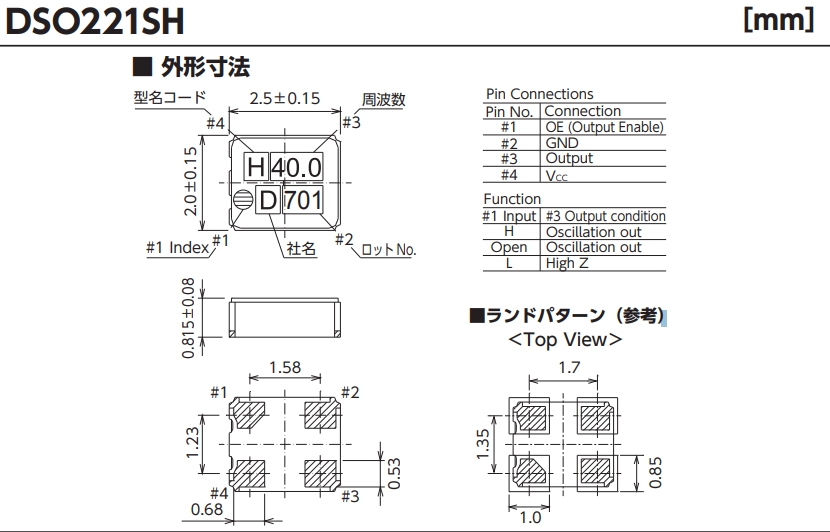

1XSF026000AH6,KDS振蕩器,DSO221SH車載多媒體晶振,6G藍牙模塊晶振 尺寸圖
OSC晶振產品特性：
2520尺寸
電源電壓:1.8V/2.5V/2.8V/3.0V/3.3V
低相噪聲:
fout±1khz - 145dbc /Hz(typ.)
fout±100khz - 158dbc /Hz(typ.)
支持低矮:0.815mm
兼容AEC-Q200(可選:對應AEC-Q100)
帶三狀態功能
更多相關日本KDS晶振型號
| 品牌 | 原廠代碼 | 型號 | 尺寸 | 頻率 | 負載/電壓 | 精度 |
| KDS振蕩器 | 1XSE098304AR2 | DSO321SR | 3225 | 98.304MHZ | 3.3V | 50ppm |
| KDS振蕩器 | ZC08759 | DSO211AH | 2016 | 25.000MHZ | 3.3V | 50ppm |
| KDS振蕩器 | 1XSE009600AV | DSO321SV | 3225 | 9.6MHZ | 3.3V | 100ppm |
| KDS振蕩器 | 1XSE012000AR58 | DSO321SR | 3225 | 12.000MHZ | 3.3V | 50ppm |
| KDS振蕩器 | 1XSA050000AVW | DSO751SV | 7050 | 50.000MHZ | 3.3V | 100ppm |
| KDS振蕩器 | 1XSR025000AR25 | DSO751SR | 7050 | 25.000MHZ | 3.3V | 50ppm |
| KDS振蕩器 | 1XSF033333ARA | DSO221SR | 2520 | 33.3333MHZ | ||
| KDS振蕩器 | 7FE02496A00H0000008 | DSO221SX | 2520 | 24.96MHZ | ||
| KDS振蕩器 | 1XSE038702AR | DSO321SR | 3225 | 38.7024MHZ | ||
| KDS振蕩器 | 1XST156250AKM | DSO323SK | 3225 | 156.25MHZ | 50PPM | |
| KDS振蕩器 | 1XSE025000AR5 | DSO321SR | 3225 | 25.000MHZ | ||
| KDS振蕩器 | 1XSE050000ART | DSO321SR | 3225 | 50MHZ | ||
| KDS振蕩器 | 1XSE024000AW1 | DSO321SW | 3225 | 24.000MHZ | ||
| KDS振蕩器 | 1XSE033333ARD | DSO321SR | 3225 | 33.3333MHZ | ||
| KDS振蕩器 | 1XSE013000AR7 | DSO321SR | 3225 | 13.000MHZ | 1.8V | 50PPM |
| KDS有源振蕩器 | 1XSE025000AR17 | DSO321SR | 3225 | 25.000MHZ | 3.3V | 50PPM |
| KDS振蕩器 | 1XSF022579EH1 | DSO221SHF | 2520 | 22.5792MHZ | 1.8V | 50PPM |
| KDS振蕩器 | 1XSE038400AR | DSO321SR | 3225 | 38.4MHZ | 1.8V | 12PPM |
| KDS振蕩器 | 1XSE024000AR83 | DSO321SR | 3225 | 24.000MHZ | 1.8V | 20PPM |
| KDS振蕩器 | 1XSF027000EH6 | DSO221SHF | 2520 | 27.000MHZ | 3.3V | 30PPM |
| KDS振蕩器 | 1XSF033333ARD | DSO221SHF | 2520 | 33.333MHZ | 3.3V | 50PPM |
| KDS振蕩器 | 1XSE027000AR128 | DSO321SR | 3225 | 27.000MHZ | 1.8V | 25PPM |
| KDS振蕩器 | 1XSF024000AR29 | DSO221SHF | 2520 | 24.000MHZ | 0 | 0 |
| KDS振蕩器 | 1XSE045000AR8 | DSO321SR | 3225 | 45MHZ | 3.3V | 0 |
| KDS振蕩器 | 1XSE050000AV6 | DSO321SR | 3225 | 50.000MHZ | 3.3V | 50PPM |
| KDS振蕩器 | 1XSE054000AR5 | DSO321SR | 3225 | 54MHZ | 3.3V | 30PPM |
| KDS振蕩器 | 1XSE064000AB | DSO321SR | 3225 | 64MHZ | 5V | 100PPM |
| KDS振蕩器 | 1XSE150000AR1 | DSO321SR | 3225 | 150.000MHZ | 3.3V | 50PPM |
| KDS振蕩器 | 1XSR004000AB | DSO751SB | 7050 | 4MHZ | 3.3V | 40PPM |
| KDS振蕩器 | 1XSD048000AV2 | DSO531SV | 5032 | 48.000MHZ | 3.3V | 0 |
| KDS振蕩器 | 1XSF026000AH6 | DSO221SH | 2520 | 26.000MHZ | 1.8V | 20PPM |
| KDS振蕩器 | 1XSF006140AR | DSO221SR | 2520 | 6.140MHZ | ||
| KDS振蕩器 | 1XSE010000ARV | DSO321SR | 3225 | 10.000MHZ | ||
| KDS振蕩器 | 1XSE012000ARH | DSO321SR | 3225 | 12.000MHZ | ||
| KDS振蕩器 | 1XSF012288EH1 | DSO221SHF | 2520 | 12.288MHZ | ||
| KDS振蕩器 | 1XSE019200AR7 | DSO321SR | 3225 | 19.200MHZ | ||
| KDS振蕩器 | 1XSE024576ARH | DSO321SR | 3225 | 24.576MHZ | ||
| KDS振蕩器 | 1XSE025000ARW | DSO321SR | 3225 | 25.000MHZ |
