頻率：9.6~40MHz

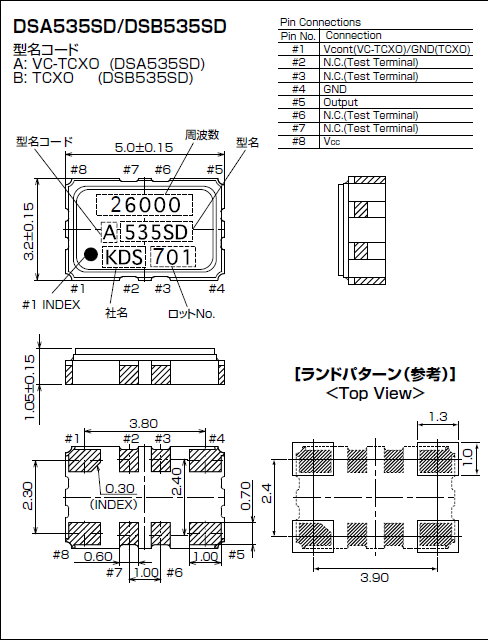

尺寸：5.0×3.2mm
壓控溫補晶體系列，VC-TCXO產品內部晶片焊接模式采用了，高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內。
KDS晶振,DSA535SD晶振,進口有源晶振.KDS晶振公司自1959年的創業以來，大真空晶振公司是“信賴的人”、“信賴的產品”、“信賴的企業”、“信賴的企業”、“信賴”的理念的基礎、高度化的時代的需求的產品制作，與世界中的客戶締結了信賴的羈絆。KDS晶振公司作為全球事業的水晶裝置，開發了對地球環境的水晶裝置，更加方便舒適的下一代電子社會的實現貢獻過來。
KDS主要生產溫補晶振（TCXO）、恒溫晶振（OCXO）、壓控晶振（VCXO）、時鐘晶振（SPXO）、石英晶體諧振器（Crystal Resonators）、晶體濾波器（Crystal Filters）等產品；其產品廣泛用于手機、對講機、GPS/北斗定位儀、汽車電子系統、倒車雷達、小型基站、LTE、RFID、激光測距儀、筆記本、平板電腦、數字集群通信系統、儀器儀表等領域。
|
型號 |
DSA535SD晶振（VC-TCXO） |
|
|
輸出頻率范圍 |
9.6~40MHz |
|
|
標準頻率 |
13/19.2/26MHz |
|
|
電源電壓范圍 |
＋2.3?＋5.5V |
|
|
電源電壓（Vcc） |
+2.8V/+3.0V/+3.3V |
|
|
消耗電流 |
+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz） |
|
|
待機時電流 |
- |
|
|
輸出電壓 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
輸出負載 |
10kΩ//10pF |
|
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
溫度特性 |
±1.0×10-6,±2.5×10-6 max./-30~+85℃ |
|
|
電源電壓特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
負載變化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
長期變化 |
±1.0×10-6 max./year |
|
|
頻率控制 |
控制靈敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
頻率控制極性 |
正極性 |
|
石英晶振各項注意事項：
所有產品的共同點
1：抗沖擊 是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2：輻射 將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射
3：化學制劑 / pH值環境 請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
4：粘合劑 請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
5：鹵化合物 請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
6：靜電 過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。KDS晶振,DSA535SD晶振,進口有源晶振
日本大真空株式會社KDS晶振將：1.通過適當控制環境影響的物質，減少能源的使用，以達到節約能源和節約資源的目的。有效利用資源，防止環境污染，減少和妥善處理廢物，包括再利用和再循環。
2.在我們的環境政策中教育所有員工和為我們的團隊工作的人，通過教育和提高意識來提高他們的環保意識。確保公眾環境保護活動的信息公開。
3.KDS晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的。
4.致力于環境保護，包括預防污染。在有源晶振產品的規劃到制造、運行維修等整個過程中，努力提供環保型的產品和服務。在業務活動中，努力節約資源并節省能源，致力于減少廢棄物和再生資源的回收利用。
5.在積極公開有關環境的信息的同時，通過支持環保活動，廣泛地為社會作貢獻。致力于保護生物多樣性和可持續利用。切實運行環境管理系統PDmCA（Plan-Do-multiple Check-Act），努力提高環境性能，不斷改善運用系統。
6.KDS晶振，5032貼片晶振在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。KDS晶振,DSA535SD晶振,進口有源晶振
