頻率：32.768kHz~1Hz
尺寸：3.7x2.5x0.9mm

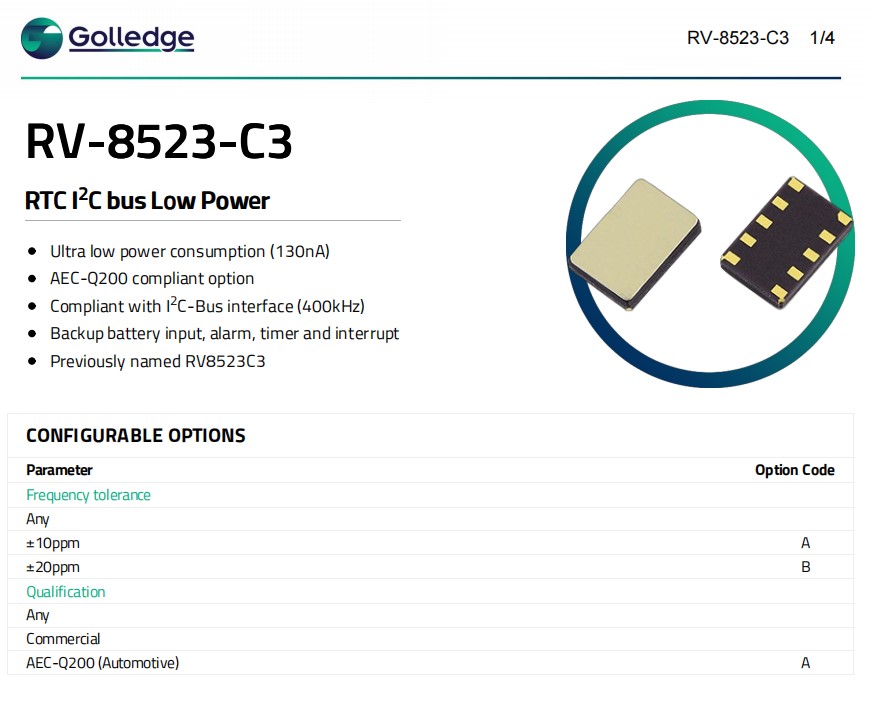

Golledge時鐘振蕩器,RV-8523-C3,超低功耗6G晶振，英國進口晶振，GolledgeCrystal高利奇晶振，型號：RV-8523-C3，時鐘振蕩器，小體積晶振尺寸：3.7x2.5x0.9mm封裝，頻率范圍：32.768kHz~1Hz，10墊腳貼片晶振，石英晶體振蕩器，石英晶振，有源晶振，貼片石英晶振，無鉛晶振，工作溫度范圍：-40℃至+85℃，超低功耗（130nA），AEC-Q200配套選項，符合IC總線接口（400 kHz），備用電池輸入、報警、定時和中斷之前的RV8523C3，具有超小型，輕薄型，高精度，高性能，高品質，高質量，耐熱及耐環境特點。該貼片晶振應用于：儀器儀表設備，通訊設備，電信，智能手機，電腦主板，智能交通燈控制器，GPS定位，無線網絡，藍牙模塊，汽車電子，導航儀，物聯網等應用。

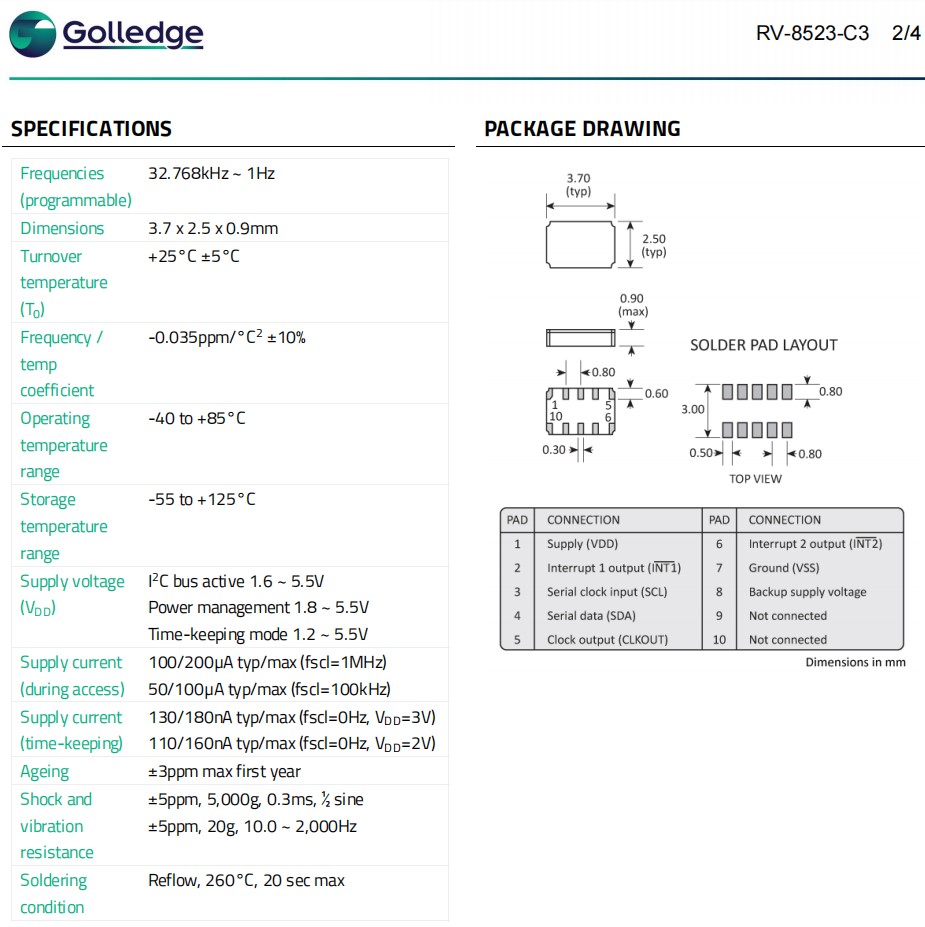

Golledge時鐘振蕩器,RV-8523-C3,超低功耗6G晶振 參數表
Frequencies (programmable)
32.768kHz~1Hz
Dimensions
3.7x2.5x0.9mm
Turnover temperature(T0)
+25℃±5℃
Frequency /temp coefficient
-0.035ppm/℃ ±10%
Operating temperature range
-40to+85℃
Storage temperature range
-55to+125℃
Supply voltage(VDD)
I2C bus active1.6~5.5V
Power management1.8~5.5V
Time-keeping mode1.2~5.5V
Supply current(duringaccess)
100/200uAtyp/max(fscl=1MHz)
50/100uAtyp/max(fscl=100kHz)
Supply current(time-keeping)
130/180nAtyp/max(fscl=0Hz,V =3V)
110/160nAtyp/max(fscl=0Hz,V =2V)
Ageing
±3ppm maxfirstyear
Shock and vibration resistance
±5ppm,5,000g,0.3ms,陸sine
±5ppm,20g,10.0~2,000Hz
Soldering condition
Reflow,260℃,20secmax

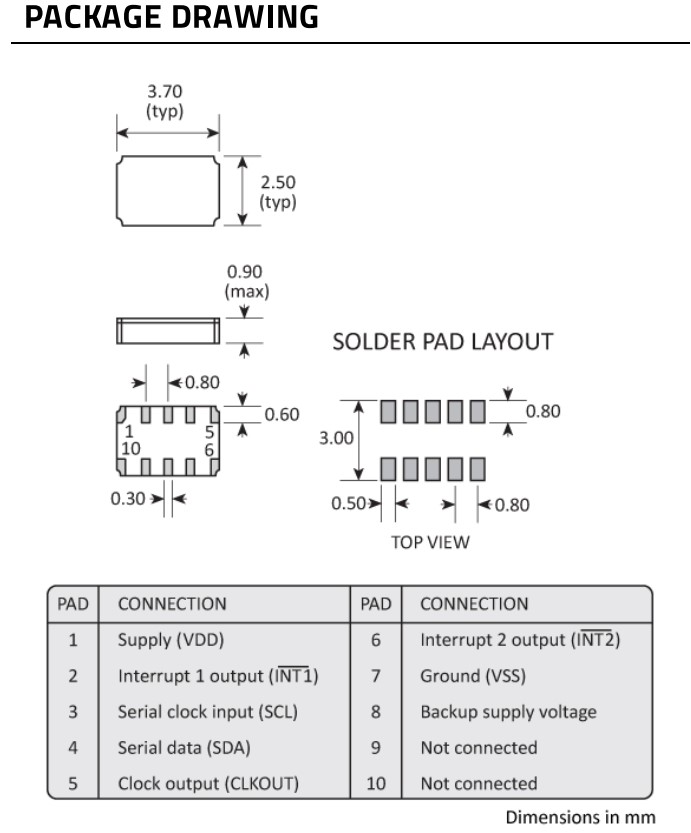

Golledge時鐘振蕩器,RV-8523-C3,超低功耗6G晶振 尺寸圖
Golledge時鐘振蕩器,RV-8523-C3,超低功耗6G晶振
32.768KHz是款實時時鐘晶振，它的作用是可以產生時序電路基準信號。而之所以選用32.768KHz是因為它是2的15次冪，是因為可以很精確的得到一秒的計時。不僅如此，包括所有的實時時鐘晶振一般都是32.768K或其倍頻。32.768K晶振的負載電容都是12.5pf。常用32.768K晶振的電子產品有智能手機、智能手表、安防和可穿戴設備等等。也還有很多生活類、工業類電子也會常用到這款頻率的進口晶振。
