當前位置：首頁 » 進口晶振 » 愛普生晶振 » 愛普生晶振,有源晶振,SG5032CCN晶振,X1G0044710003晶振

prevnext

愛普生晶振,有源晶振,SG5032CCN晶振,X1G0044710003晶振

頻率：2.5~50MHZ

尺寸：5.0*3.2mm

5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊盤,及IR回流焊盤(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

訂購熱線：0755-29952551

LH-1

EPSON晶振,有源晶振,SG5032CCN晶振,X1G0044710003晶振,石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。

智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等數碼產品類別,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛工作的高溫回流溫度曲線要求.

日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件（蘇州）有限公司】愛普生拓優科夢（Epson Toyocom）是精工愛普生株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.目前注冊資本2500萬美金.現員工人數:1500人.主要從事5032晶振系列產品的生產,投資初期主要生產32.768KHZ系列產品,從2009年起32.768K系列產品轉向馬來西亞量產.蘇州愛普生工廠就以生產高端的石英晶體振蕩器為主,普通石英晶體諧振器為輔.

LH-2

型號		SG5032CCN晶振
輸出頻率范圍		2.5~50MHZ
電源電壓（Vcc）		+4.5~5.5V
消耗電流		+90mA max.
驅動輸出		CMOS
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//15pF
頻率穩定度	常溫偏差	±1.5×10-6 max.（After 2 reflows）
	溫度特性	±1.0×10-6,±2.5×10-6 max./-55~+125℃ ±1.0×10-6,±2.5×10-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10-6 max.（VCC ±5%）
	負載變化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10-6 max./year
頻率控制	控制靈敏度	±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V　@VCC≧+2.6V ±3.0×10-6~±5.0×10-6/Vcont=+0.9V±0.6V　@VCC=+1.8V
	頻率控制極性	正極性

愛普生有源石英貼片振蕩器型號列表:

Model

Frequency

LxWxH

Output Wave

Ope Temperature

Freq. Tol.

I [Max]

25°C Aging

Aging2

Symmetry

SG5032CBN

133.333330 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 11.0 mA

+/-5ppm

45 to 55 %

SG5032CBN

90.000000 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 11.0 mA

+/-5ppm

45 to 55 %

SG5032CBN

148.500000 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 11.0 mA

+/-5ppm

45 to 55 %

SG5032CBN

80.000000 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 11.0 mA

+/-5ppm

45 to 55 %

SG5032CCN

32.000000 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

SG5032CCN

20.000000 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

SG5032CCN

8.000000 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

SG5032CCN

16.000000 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

愛普生有源石英貼片振蕩器編碼列表:

Product Number

Model

Frequency

LxWxH

Output Wave

Ope Temperature

Freq. Tol.

I [Max]

25°C Aging

Aging2

Symmetry

X1G0044610019

SG5032CBN

133.333330 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 11.0 mA

+/-5ppm

45 to 55 %

X1G0044610021

SG5032CBN

90.000000 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 11.0 mA

+/-5ppm

45 to 55 %

X1G0044610022

SG5032CBN

148.500000 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 11.0 mA

+/-5ppm

45 to 55 %

X1G0044610023

SG5032CBN

80.000000 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 11.0 mA

+/-5ppm

45 to 55 %

X1G0044710003

SG5032CCN

32.000000 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

X1G0044710004

SG5032CCN

20.000000 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

X1G0044710005

SG5032CCN

8.000000 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

X1G0044710006

SG5032CCN

16.000000 MHz

5.00 x 3.20 x 1.30 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

LH-3

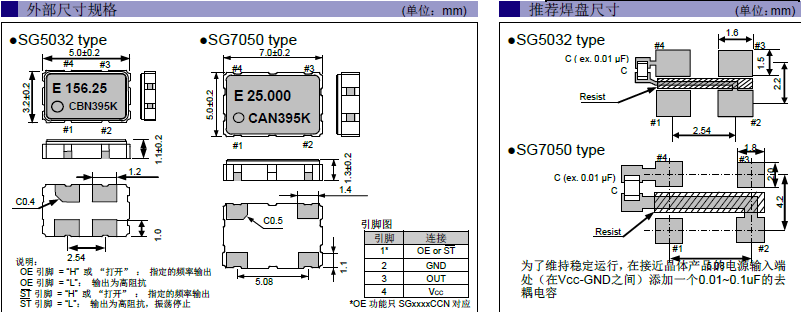

SG5032CAN 7050CAN CBN CCN CMOS

LH-4

晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。愛普生晶振,有源晶振,SG5032CCN晶振,X1G0044710003晶振

低頻晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。

機械振動的影響:當石英貼片晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。

LH-5

愛普生晶振環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過有效利用森林、能源以及其它資源,減少CMOS輸出5032晶振形式的廢物來實現這一承諾.愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標. 愛普生晶振,有源晶振,SG5032CCN晶振,X1G0044710003晶振

愛普生晶振集團所生產的壓電石英晶體、5032低抖動有源晶振,有源晶體,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；

減少5032普通有源晶振污染,節能降耗——污染預防的承諾；依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；“減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.
