頻率：1.8 ~160MHz

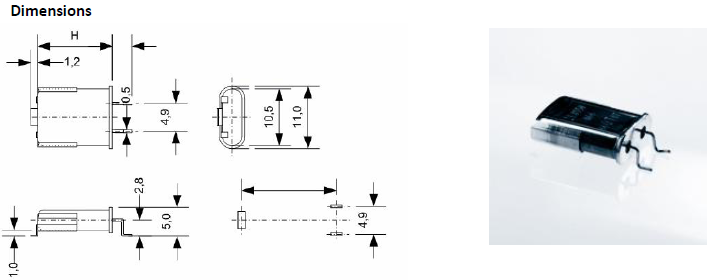

尺寸：11*4.9mm
Quarztechnik晶振,石英晶振,QTCC-HC49USMD晶振,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,
我們是德國領先的石英晶體制造商之一。我們的優勢在于我們能夠在極短時間內將客戶的具體要求變為現實。我們廣泛的產品范圍使我們能夠處理石英技術的許多方面，為客戶提供物有所值的價格和穩定的價格。您也可以從我們訓練有素的團隊的專業知識和專家的專業知識中受益。
石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體諧振器——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.QTCC-HC49USMD晶振,德國進口插件晶振,49U彎腳石英晶體諧振器
|
Quarztechnik晶振 |
單位 |
QTCC-HC49USMD晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
1.8 ~160MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-55 to +125°C |
裸存 |
|
工作溫度 |
T_use |
- 40 to + 105°C |
標準溫度 |
|
激勵功率 |
DL |
0.1mW |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
± 10 to ± 100 |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
± 15 ~ ± 50 ppm |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
10 – 50pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.Quarztechnik晶振,石英晶振,QTCC-HC49USMD晶振
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.QTCC-HC49USMD晶振,德國進口插件晶振,49U彎腳石英晶體諧振器
Quarztechnik晶振工廠、辦公室節能、省資源、資源循環、化學物質的合理管理推動,地球溫暖化防止及循環型社會的實現貢獻.與采購單位、供應商等的客戶合作,溫室效應氣體削減,資源的有效利用,努力對彎腳插件晶振,石英晶振的化學物質的管理強化等.
地域社會環境保全活動及生物多樣性保全活動的參加,環境搭配等的信息積極的公開的事,與社會的交流的知識進一步加深協調進一步的協調.這個環境方針是根據文件等的全體職員以及共同工作的人們.按照這個環境方針,設定高頻石英晶體諧振器環境目的和目標,確實是落實,對其進行重新評估,努力持續改善. Quarztechnik晶振,石英晶振,QTCC-HC49USMD晶振
Quarztechnik晶振公司環保環境與發展對策:實行可持續發展戰略.采取有效措施,防治大體積晶振工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.QTCC-HC49USMD晶振,德國進口插件晶振,49U彎腳石英晶體諧振器
