頻率：12.000MHz ~ 60.000MHz

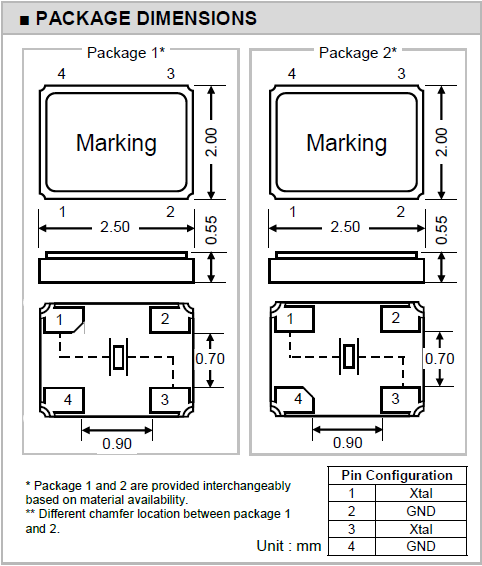

尺寸：2.5*2.0mm
Transko晶振,貼片晶振,CS22晶振，2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接(產品無鉛對應),為無鉛產品.
Transko Electronics，Inc.的既定政策是提供優質的產品和服務，始終如一地滿足客戶的需求。Transko Electronics，Inc. 不斷致力于持續改進。Transko電子公司認識到這一點員工的發展以及他們的支持是實現貼片晶振產品質量始終如一，最終達到客戶滿意度的最重要因素。對此政策的承諾幾乎涉及Transko Electronics，Inc. 業務及其員工的各個方面。本政策的目標是通過實施質量手冊，質量程序和工作指令中記錄的系統來實現的。
石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.無源晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.CS22晶振,2520mm無源貼片晶振,美國進口SMD晶振
|
Transko晶振 |
單位 |
CS22晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
12.000MHz ~ 60.000MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ~ 125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ~ 85°C |
標準溫度 |
|
激勵功率 |
DL |
300µW max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10ppm ~ 50ppm |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±10ppm ~ 50ppm |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
輻射
晶振產品暴露于輻射環境會導致石英晶體性能受到損害,因此應避免照射.Transko晶振,貼片晶振,CS22晶振
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口晶振或包裝材料的環境下使用或儲藏這些產品.CS22晶振,2520mm無源貼片晶振,美國進口SMD晶振
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.
Transko晶振遵守所有適用的有關環境、健康和安全的法律和法規以及公司自己的有關環境、工業衛生和安全的方針和承諾.與我們的員工一起開創并保持一個免于事故的工作場所.Transko晶振重視M級2520石英諧振器污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效. Transko晶振,貼片晶振,CS22晶振
Transko晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來晶體諧振器、普通晶體振蕩器(SPXO),2520mm石英晶振生產制造中所產生的污染.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
Transko石英晶振環保環境與發展對策:實行可持續發展戰略.采取有效措施,防治2520超小尺寸貼片晶振工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.CS22晶振,2520mm無源貼片晶振,美國進口SMD晶振
