頻率：8MHZ~54MHZ

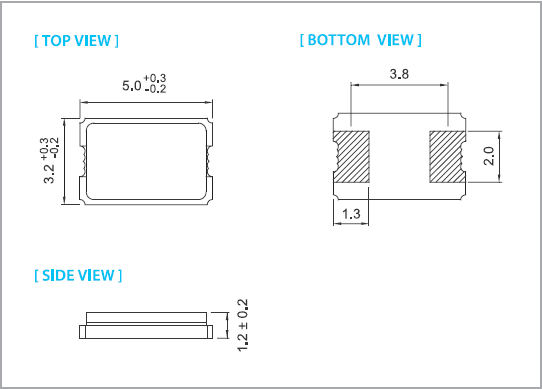

尺寸：5.0*3.2mm
小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品
泰藝晶振,5032貼片晶振,XS晶振，晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
|
泰藝晶振規格 |
單位 |
XS貼片晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
8.00MHZ~54.0MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8pF ,10PF,12PF,20PF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
關于沖洗清潔音叉型晶振由于采用小型、薄型的晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。 關于機械性沖擊
(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。
(2) SMD晶振與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。
(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。
